Летом 2015 обзавёлся незаменимым теперь для меня инструментом — шпунтубелем. До этого глотал пыль от фрезера и не задумывался о том, что есть более разумное решение для моих условий работы. Есть на форуме «Мастеровой» человек с ником Олег Дубна, который страшно контрабандными путями достаёт прекрасный старинный инструмент, за что ему огромное (!!!) спасибо. Вот благодаря ему у меня появился Record №050A.

DSC_7081

Это модель, которая совмещает в себе не только функции шпунтубеля, но и калёвки. Там, где нужно получить валик это можно делать 50-м номером. В комплекте шли штатные ножи в деревянном футляре. Всего 7 калевок, дадо 7+2, для шиповых соединений 1 нож. Итого 17 ножей.

DSC_7085

Ширина ножей в дюймах приведена на схеме, которая была наклеена на внутреннюю сторону крышки деревянного ящика.

DSC_7084

Для шипового соединения используются 2 ножа. Один делает паз, а второй формирует шип. При помощи регулировочного винта можно установить высоту шипа.

DSC_7087

В инструкции описаны возможные варианты использования инструмента, а также схема расположения деталей.

DSC_7090

DSC_7089

DSC_7088

Нужно сказать, что у фирмы Record есть и младшие собратья это №43 (аналог восковского малого шпунтубеля) и №44, которые приведены ниже. В них заложена возможность получения только пазов. Получить с их помощью шип возможно, но не за один проход.

 043-large1 044-large1

Есть и более сложные рубанки, такие как Stanley №55 или Record №405.  Каждый такой рубанок хорош для своих задач исходя из потребностей мастера. Для меня сегодня актуально получить чистые пазы, фальц или четверть при изготовлении багета. Именно при строгании молдингов, шпунтубелем можно снимать материал для дальнейшей работы деревянной калёвкой. Для этого я прикрутил дубовый брусок к боковому упору. Если сделать это с целью только увеличения его площади, то строгать рубанком как фальцгобелем не получится, поскольку между ножом и упором будет какой никакой, но всё же зазор, что даст щепу на углу и как следствие скол. Чтобы этого избежать я утопил одну лыжу на миллиметр края ножа в упор.

DSC_7095

DSC_7097 DSC_7098

Вылет ножа регулируется по тому же принципу, что и в торцевых рубанках.

DSC_7101

С правой стороны установлен ограничитель глубины строгания, винт который прижимает левую лыжу и подрезной нож для поперечного реза. Такие ножи расположены с двух сторон и при необходимости их можно перевернуть выступающей частью вниз.

DSC_7093

Живёт шпунтубель в штатной деревянной коробке. Недавно на eBay удалось достать комплект запасных ножей. Судя по упаковке это поздний выпуск второй половины прошлого века, а вот сам шпунтубель в почтенном возрасте. Думаю годов 30-х или 40-х, поскольку позже они выпускались уже в картонной таре. Постараюсь как-нибудь запечатлеть для примера результат работы шпунтубелем. Могу пока только сказать, что это огромное удовольствие и восторг!!!

DSC_7104

Комментарий

  1. Подскажите пожалуйста где и каким образом можно купить такой шпунтубель в комплекте с наборами ножей?

    [Ответить]

    Михаил Зеркалов Reply:

    Такой инструмент можно купить на eBay, найдя его по названию Record 050A.

    [Ответить]

    Михаил Зеркалов Reply:

    Алик, посмотрите на форуме Мастеровой у Олега Дубна там сейчас много предложений по таким рубанкам, есть аналоги.

    [Ответить]

    Алик Reply:

    Спасибо большое Михаил!А там так же можно осуществить покупку да Михаил?

    [Ответить]

    Михаил Зеркалов Reply:

    Купить можно и на eBay (оплата через Qiwi или PayPal) можно купить и на форуме, если написать автору темы (нужна регистрация на форуме).

    [Ответить]

    Андрей Reply:

    Спасибо,Михаил за Ваши обзоры!По Вашей «наводке» тоже прикупил себе подобный шпунтубель Record 050c и тоже у Олега из Дубны.К Вам есть вопросик.Не могу зажать в этом шпунтубеле узкие лезвия.Эти лезвия (3 шт.в комплекте)без бокового выреза.В инструкции и интернете ничего не нашёл по этому поводу.В Вашем Record 050 нет такой проблемы?Вижу на фото у Вас есть ещё боковой поддерживающий винт.У 050с такого винта нет.

    [Ответить]

    Михаил Зеркалов Reply:

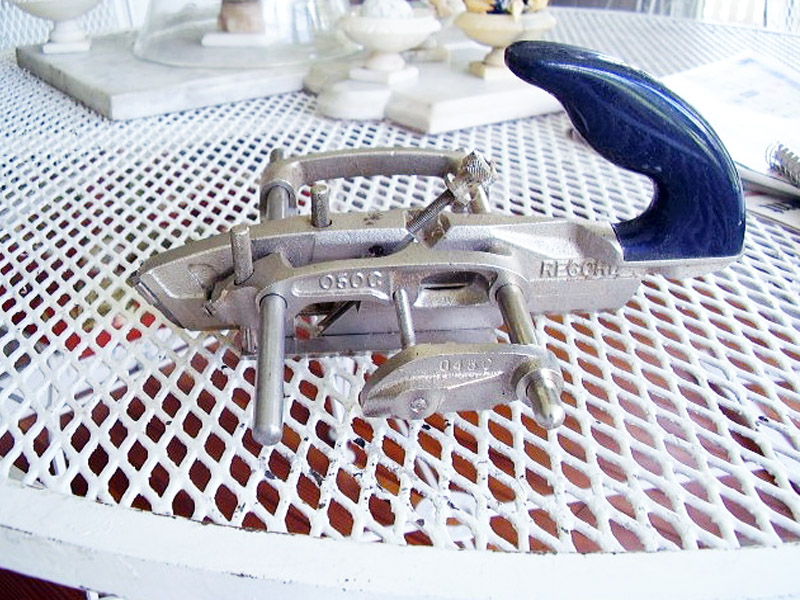

    У моего Record 050A для работы с узкими ножами (их 3 шт в комплекте) нужно устанавливать отдельный прижим, который одевается на заднюю направляющую (деталь на втором фото между ножами и инструкцией). Соответственно чтобы установить узкий нож я снимаю прижим с винтом регулировки подачи и ставлю маленький в котором есть постелька для узкого ножа и нож поджимаю барашком на нем справа. Подачу регулирую постукивая по самому ножу. Я знаю, что у 050С, который у вас другое устройство подачи ножа, принцип тот же но только у меня винт слева от ножа у вашего справа (поэтому ножи у них не взаимозаменяемые). Вот на этом фото есть какая-то похожая деталь, хотя на остальных фото ничего подобного у вашей модели я не видел раньше
    Поджимной боковой винт есть и у вашей модели.

  2. Спасибо за ответ,Михаил!По фото всё видно.С Вашей помощью разобрался.Эти лезвия для модели Record 045c.Попробую эту приблуду прикупить отдельно.Или самому что-нибудь сколхозить.

    [Ответить]

    Михаил Зеркалов Reply:

    Вот в чем причина оказывается. Странно, ведь ваша модель вышла гораздо позже моей и не понятно почему производитель не предусмотрел такое расширение для новой модели. Может и на моем 050А эта деталь не шла изначально в комплекте? Если так, то ее для 050С найти будет не сложно.

    [Ответить]

    Андрей Reply:

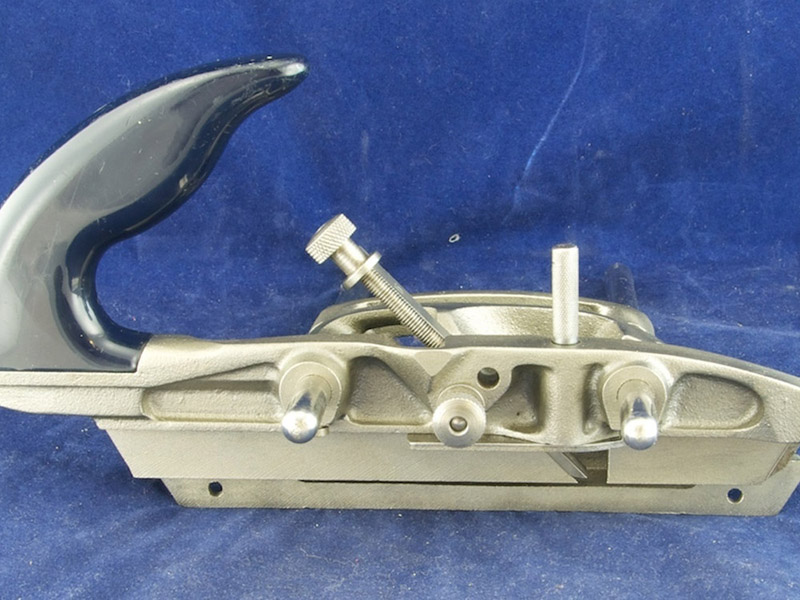

    Мы с Вами вступили в целую переписку.Стали большими знатоками по рубанкам Record.Найти эту деталь не так просто.Сейчас на Ebay есть от Record 050c.http://www.ebay.co.uk/itm/361636069395?_trksid=p2060353.m1438.l2649&ssPageName=STRK%3AMEBIDX%3AIT
    Думаю может её купить и срезать всё лишнее.Подогнать как у 045с.Но платить надо ещё 25 фунтов.Вообщем заморочил я голову себе и Вам.

    [Ответить]

    Михаил Зеркалов Reply:

    А не проще купить Record 043? Он как раз и рассчитан на работу такими ножами.

    [Ответить]

    Андрей Reply:

    Проще и дешевле купить Record 045c или Record 044c.
    Будет нужный прижим и ещё запчасти на замену(ручка,винты с дюймовой резьбой и т.д.)Можно и с лезвиями.Вы же тоже подкупали лезвия к своему Record 050A,хотя у Вас был полный набор.
    Есть оригинальный выход: Просто перевернуть боковой прижим вверх ногами и тогда всё прижимается.Плохо то,что рядом с ручкой появляется острый выступ,если рука соскользнёт,то можно пораниться.Но и здесь можно что-нибудь придумать(положить пвх,тряпочку и т.п.)
    Если не понятно моё «изобретение» могу сделать попозже фото.
