В августе 2024 года состоялся семейный поход по Западному Кавказу. Маршрут пролегал по территории Кавказского биосферного заповедника, который является одним из старейших в нашей стране и в этом году отпраздновал свой 100-летний юбилей. Нитка маршрута проходила через два субъекта России: Карачаево-Черкесскую Республику и Краснодарский край в приграничных и заповедных районах. Подобные мероприятия всегда требуют подчинения жёсткому регламенту посещения таких особоохраняемых территорий.
Пропуска в пограничной службе были получены за пару месяцев до выхода на маршрут. Оформлял их дистанционно через УФСБ г.Черкесска. На почту пришли заказным письмом. Процедура заняла приблизительно 3-4 недели. До похода зарегистрировали мероприятие в МЧС на их сайте.
Документы в заповедник оформили уже на кордоне Закан перед выходом на маршрут. Оплата в этих глухих местах производится только наличными (!). На сайте заповедника можно всё оформить онлайн.
Нитка первой части похода проходила по маршруту №12: Кордон Закан — р.Имеретинка — Нижняя стоянка имеретинской тропы — Большой Имеретинский вдп. (радиально) — Верхний Имеретинский вдп. — Верхняя стоянка имеретинской тропы — оз.Большое Имеретинское (радиально) — оз.Буша (радиально) — оз.Ривьера, оз.Географов Кубани (радиально) — Нижняя стоянка имеретинской тропы — кордон Закан.
Вторая часть. Машрут №8: Кордон Закан — кордон Черноречье (авто) — кордон 3-я рота — кордон Умпырь — р.Малая Лаба 30-й км — р. Чистая — пер. Аишха — кордон Пслух — пос. Роза Хутор.
Участники: 2 взрослых и 3 ребёнка (11, 8, 5 лет).
В нашей группе 3 лицензированных радиолюбителя. Не первый раз берём с собой КВ радиостанцию с целью поработать на общий вызов из редких QTH квадратов и послушать эфир в необычных местах. Как правило после ходового дня есть 1-2 часа чтобы посвятить их любимому хобби. Народу в эфире много и все хорошо принимают сигнал из высокогорья. В наше время спутниковые телефоны не всегда находят место в рюкзаках туристов, а при выходе на маршрут люди чаще возлагают больше надежд на «авось». Для нас радио стало полезным средством в туристических походах и споры про лишний вес в рюкзаке совершенно никого не волнуют.
Если кто-то находится в «поле» и его слушает товарищ с такой же радиостанцией в условиях цивилизации, то в этом нет ничего сложного. Такой штурман сможет позвонить родственникам и передать нужную информацию. Но даже, когда штурман ждёт на определённой частоте, то и в таком случае есть риск не принять сообщение от полевой станции. Частота может быть кем-то занята или плохая погода на одной из сторон может отменить сеанс связи. Поэтому надёжным такой способ назвать можно с лишь условно.

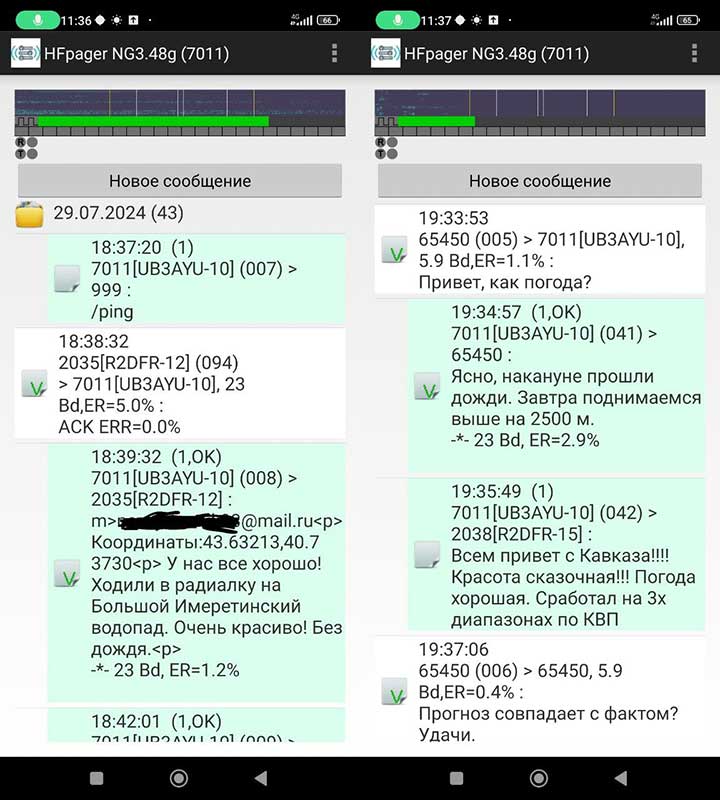

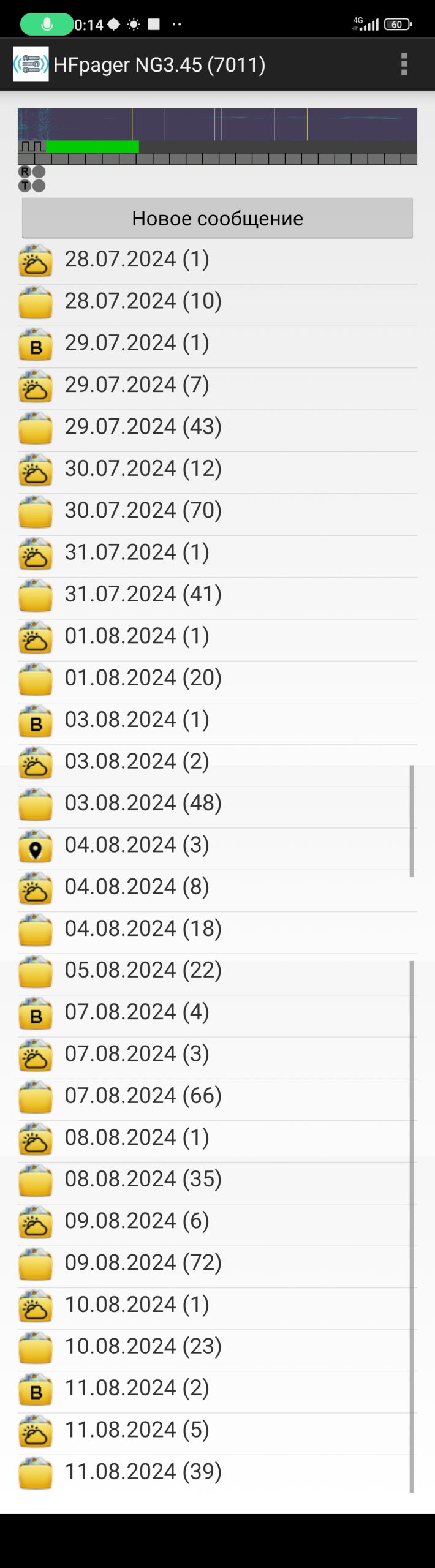

Но что делать, когда нет штурмана готового дежурить часами на диапазоне? Выход есть. Для этого понадобится радиостанция, смартфон и приложение HFPager (автор Евгений UA3AHM (Радиал), разработчик Сергей UA9OV (DXSOFT). Этот набор поможет передать текст в сеть энтузиастов-радиолюбителей, которая связана программно-аппаратными средствами с Интернет и гражданской сетью GSM. Система работает без участия оператора полностью в автоматическом режиме 24/7.
Все символы текстового сообщения передаются в эфире при помощи тоновой кодировки. Это как азбука Морзе, только вместо точек и тире используется набор тонов для каждой буквы, что позволяет сильно ускорить передачу такого сообщения. Поскольку данный очерк рассчитан на широкий круг читателей, то только кратко скажу, что в декодировании таких передач применяется код Рида-Соломона, который позволяет исправлять ошибки в блоках данных. Это существенно повышает живучесть передаваемого сообщения. Небольшая презентация поможет понять, как это работает.
Радиошлюзы в автоматическом режиме круглосуточно дежурят на устоявшихся частотах различных диапазонов. Принятое сообщение может быть переслано по электронной почте нужному адресату, отправлено в виде СМС на указанный номер или будет размещено на сайте RADIO-TELEGRAPH (Денис UB1ARP). На этом же сайте можно найти контакты вледельцев всех действующих на сегодня КВ-шлюзов. Не лишним будет заранее узнать исправен ли шлюз и какие условия использования установлены его владельцем. Так же потребуется сообщить свой действующий радиолюбительский позывной.
Все принимаемые сообщения дублируются в Telegram группу, где её участники смогут принять необходимые меры для организации спасательных работ в случае возникновения аварийной ситуации. Такой, например, как случилась в этом году в Гоначхирском ущелье Домбая. Больше информации можно найти в Telegram канале, который посвящён этой теме.
Электронная почта, СМС и Telegram представляют собой 3 канала 2-х сторонней связи. Это значит, что есть возможность не только передать сообщение из полей, но и получить ответ от своего адресата в городе. Если учитывать, что нет ограничения на колличество передаваемых сообщений, то это весьма дешёвый и надежный (в разумных пределах) способ связи на расстоянии до 1500 — 2000 км в зависимости от диапазона и времени суток. Так работает ионосферное отражение коротких радиоволн.
Если договориться заранее, то радиошлюз может быть настроен на нужный диапазон и активность на частоте можно отслеживать по сообщениям в группе Telegram. Так Владимир (R2DVC) перевёл свой шлюз в Балашихе на диапазон 30 метров и несколько раз здорово выручал. Спасибо ему огромное!!! При наличии сетевой кооперации нескольких таких шлюзов эффективность данного вида связи кратно возрастает. Несмотря на то, что такие шлюзы любительские система работает вполне надёжно именно за счёт сетевого принципа. Если в какой-то момент времени чей-то шлюз не работает, то все сообщения можно загрузить через любой другой из доступных в эфире.
Мой радиошлюз в условиях Москвы работает с октября 2023 года благодаря отзывчивым соратникам: Игорю RU3DDX (проект RadioAlert) и Владимиру R2DVC. Технически шлюз состоит из трансивера Xiegu X5105, усилителя MX-P50M (40 Вт) и старого нетбука Asus, на котором установлены программа HFPager и WinBot (автор Владимир R2DVC). WinBot отвечает за коммуникацию по 4-м каналам: СМС, электронная почта, Telegram и за отправку сообщений для публикации на сайте RADIO-TELEGRAPH. Из 4х каналов 3 имеют двустороннюю связь, а это значит, что можно получить ответ из цивилизации по запросу в любое время. Антенна со стороны шлюза самая простая — из витой пары протянут провод длиной 42 метра с балкона 6-го этажа на дерево.
В полевых условиях удобно использовать заранее приготовленную памятку с командами. У меня она сделана в виде html страницы, где можно по одному нажатию на кнопку скопировать команду в буфер смартфона и затем вставить в поле отправки сообщения HFPager. В редакторе Notepad++ можно (нужно) вписать адреса электронной почты и нормера телефонов, чтобы они копировались вместе с командой. Это существенно ускорит работу с программой HFPager. Проверено на практике, что команды забываются со временем и памятка обязательна.
На видео ниже показана работа со шлюзом, который расположен в радиоклубе RT9K (Игорь UA9KDF) г.Тарко-Сале (ЯНАО). Запрашиваю прогноз погоды, который привязан именно к моим GPS координатам, что даёт хорошую точность. Вдохновил меня на использование данного способа связи из походных условий пример Михаила (R8LBY), который годом ранее имел устойчивую связь с подмосковным шлюзом (г.Электроугли) из района Архыза.

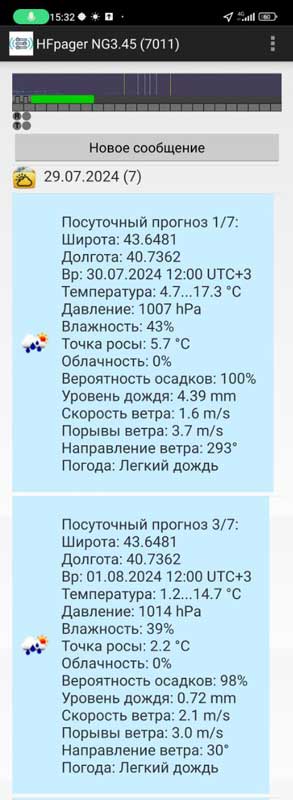

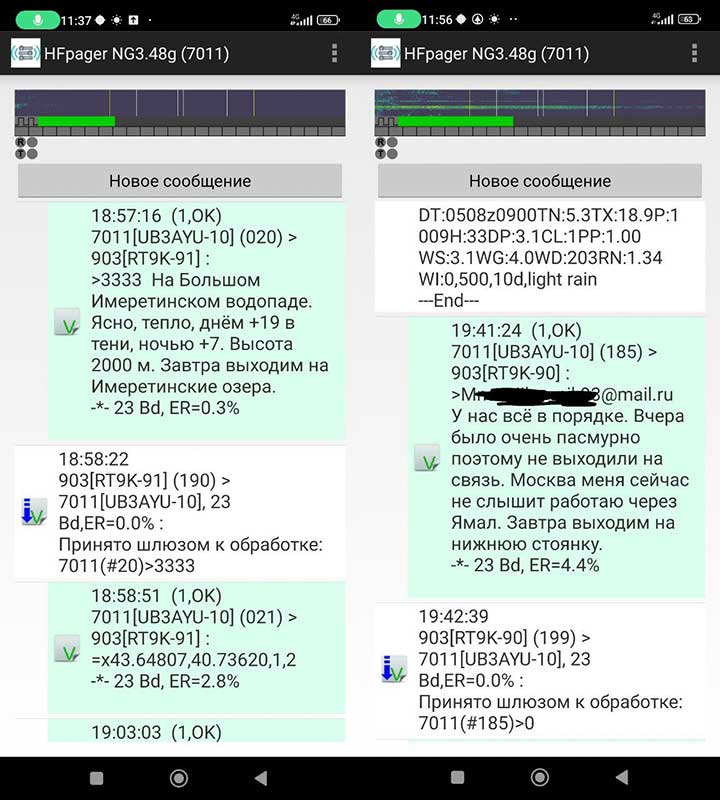

Из 14-ти дней на маршруте удалось провести 12 устойчивых сеансов связи. Пару дней были небольшие трудности из-за грозовой опасности поэтому в эти дни пришлось ограничиться только запросом прогноза погоды, что заняло пару минут на скорости 23 бод. На фото пример сводки суточного прогноза погоды на 30.07.24 и 01.08.24, где обозначены минимумы и максимумы температур, что соответствовало действительности. Необычайно точно сбылись все прогнозы по осадкам. За весь поход ни разу во время переходов не попали под дождь.
На публичной карте Google коллега в Москве отмечал наши сообщения, которые мы присылали по почте или в Телеграм вместе с координатами. Жёлтые конвертики — это содержание наших писем, которые принимались из эфира. Николай, огромное тебе спасибо, друг!!! Благодаря тебе остался такой интересный артефакт нашего похода. Кликаем на квадратик в правом верхнем углу карты и читаем сообщения в жёлтых конвертах. ;-))
Как правило основная часть подмосковных шлюзов слушает диапазон 40 метров. Мой домашний радиошлюз в качестве эксперимента дежурил на участке 30 метров. Этот диапазон интересен тем, что на нём нет голосовых передач. Разрешены только цифровые виды связи. Он отлично работает днём и вечером после заката. Хотелось бы пояснить, что использование радиосвязи на коротких волнах требует уверенных знаний особенностей прохождения радиосигналов на различных диапазонах в зависимости от времени суток. Успешность в этом вопросе обусловлена во многом опытом оператора и пониманием происходящего в ионосфере.

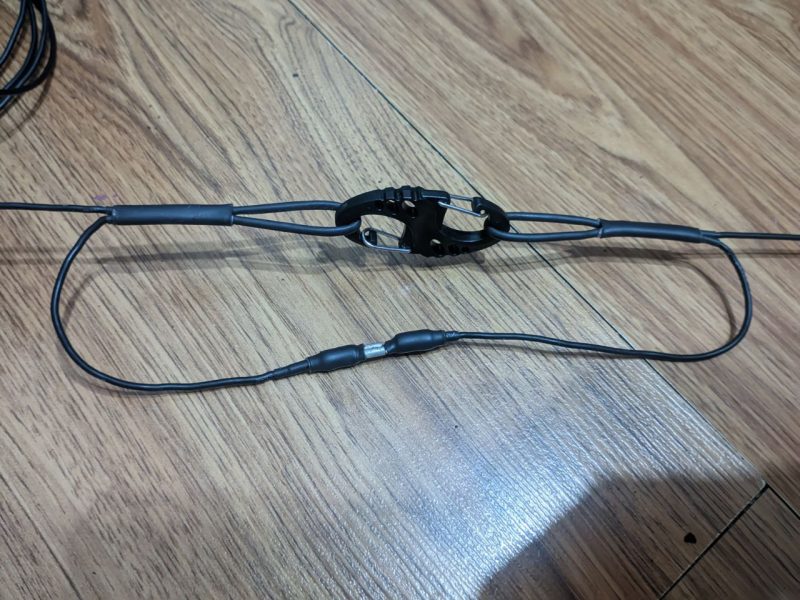

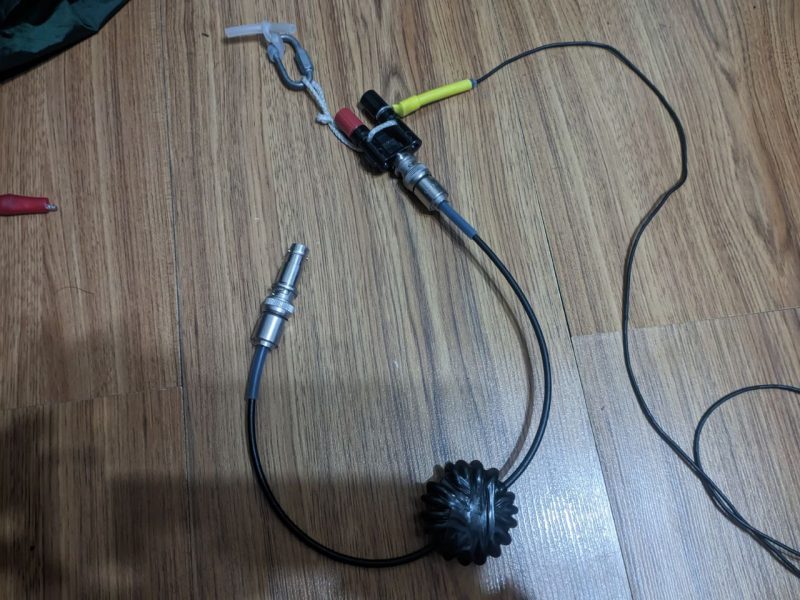

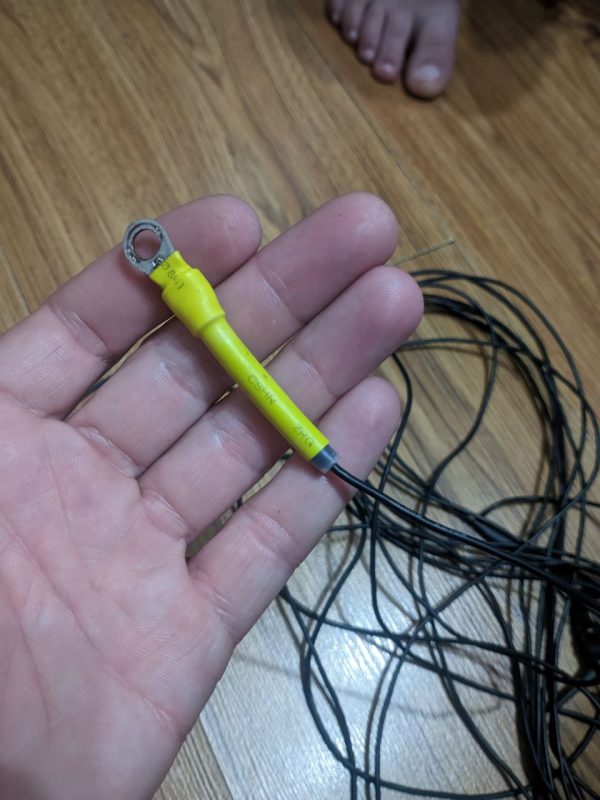

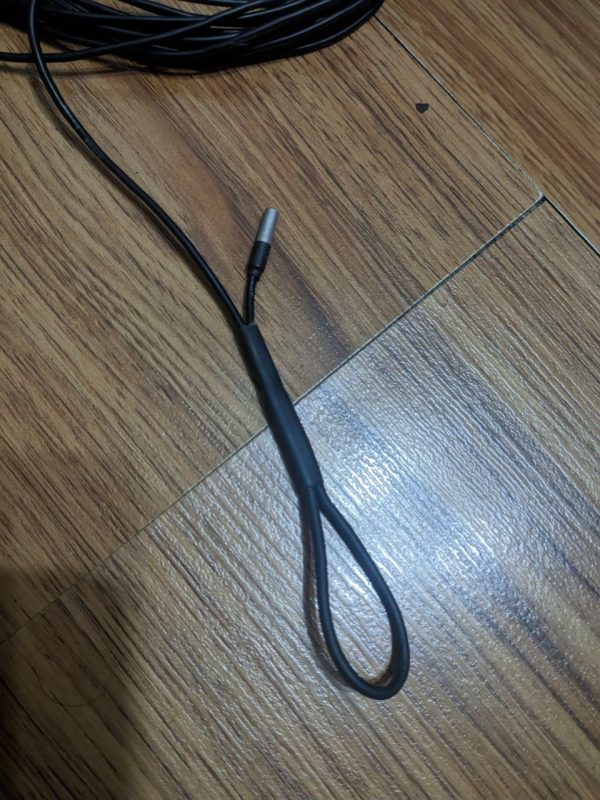

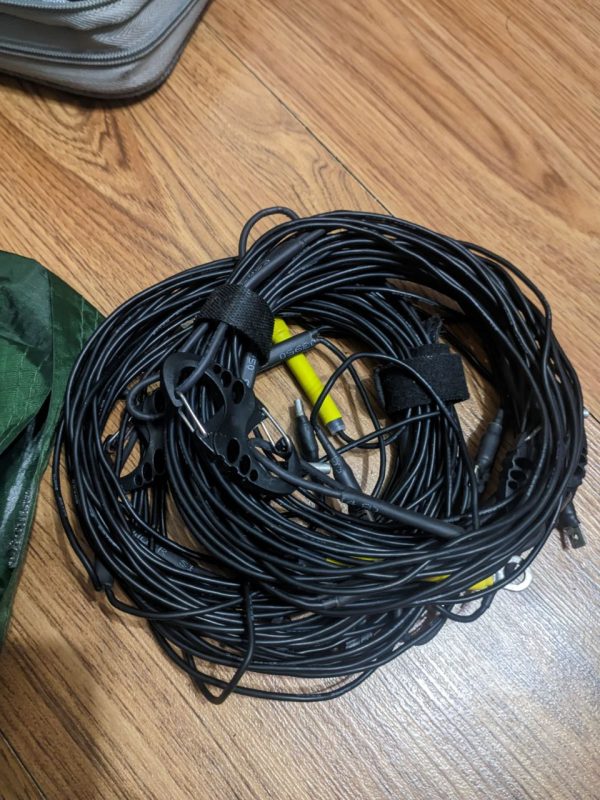

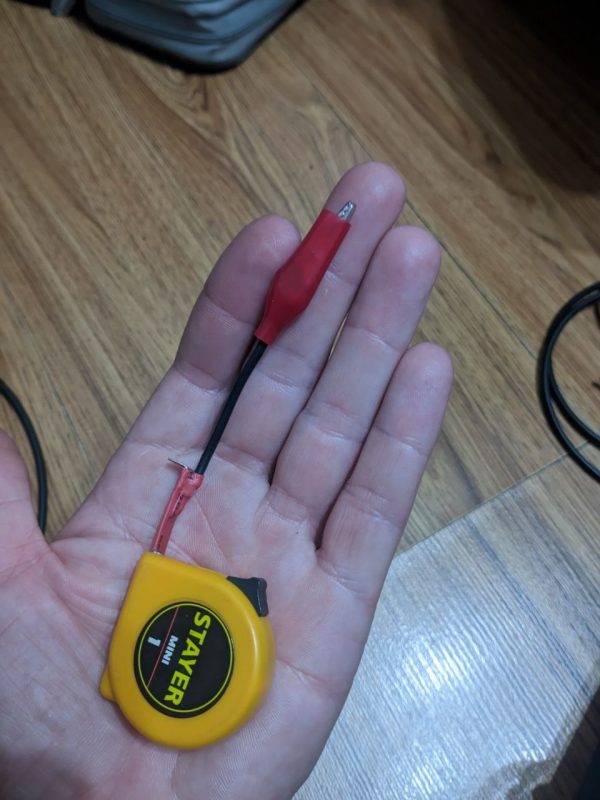

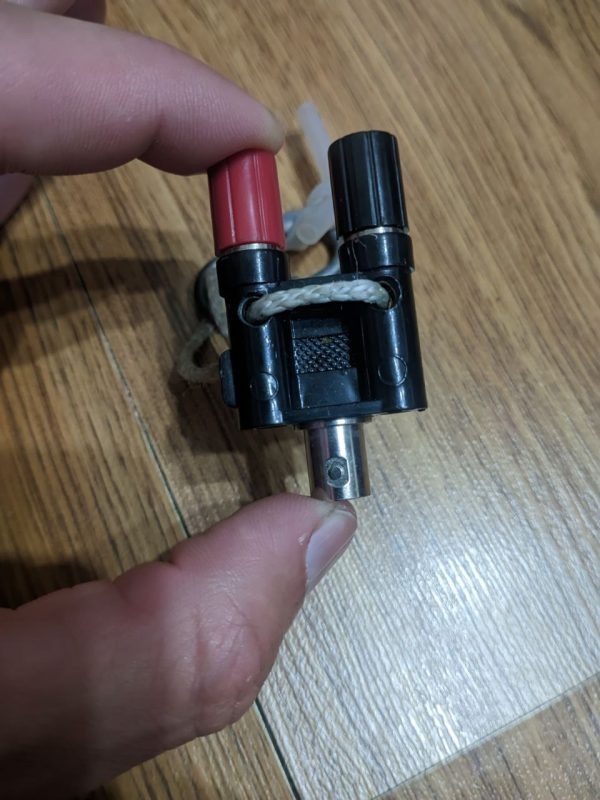

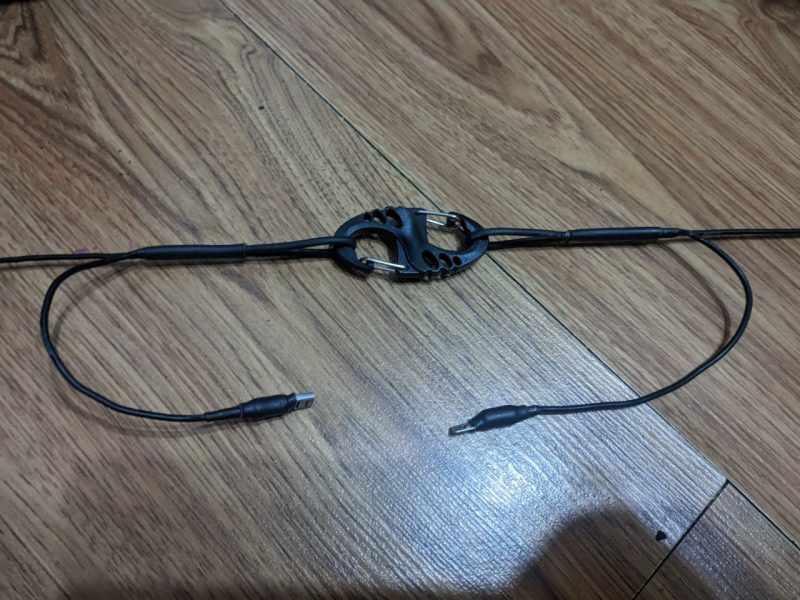

Перед походом в условиях московского парка была подогнана в необходимые резонансы походная антенна iV (1/4). Полотно перемычками разбито на 3 диапазона: 20, 30 и 40 метров. Провод использовал в силиконовой изоляции. Он не запутывается и не имеет эффекта памяти. Сечение 20 AWG и минус его в том, что нужно беречь изоляцию на острых камнях (!). Маленькая метровая рулетка на фото служила для подстройки резонанса с учётом условий «земли» на месте развёртывания.

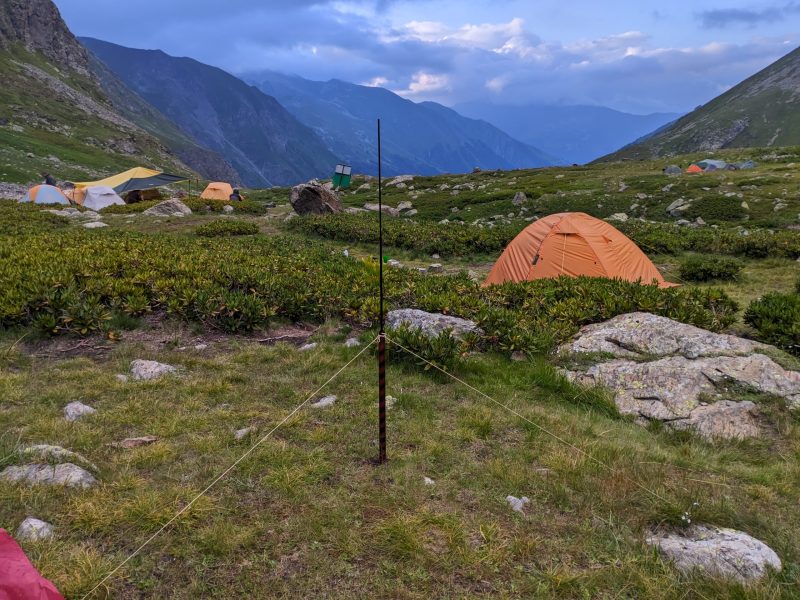

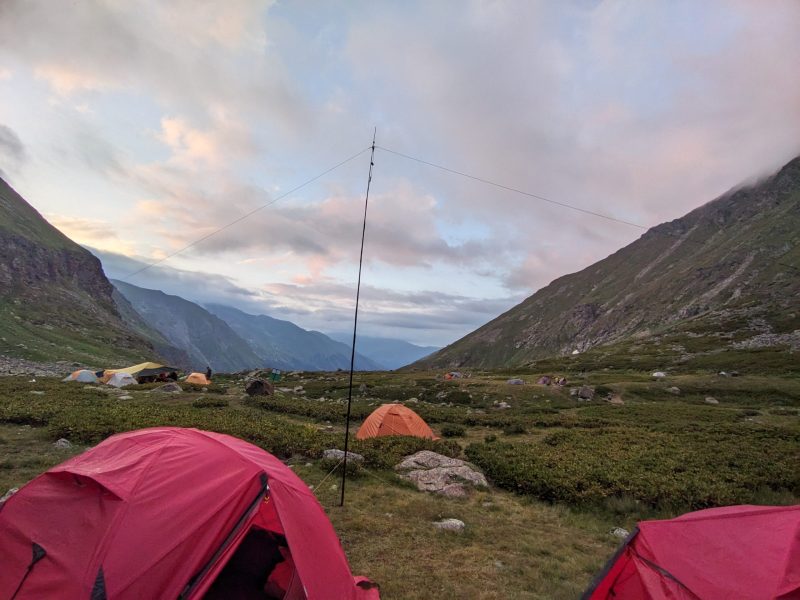

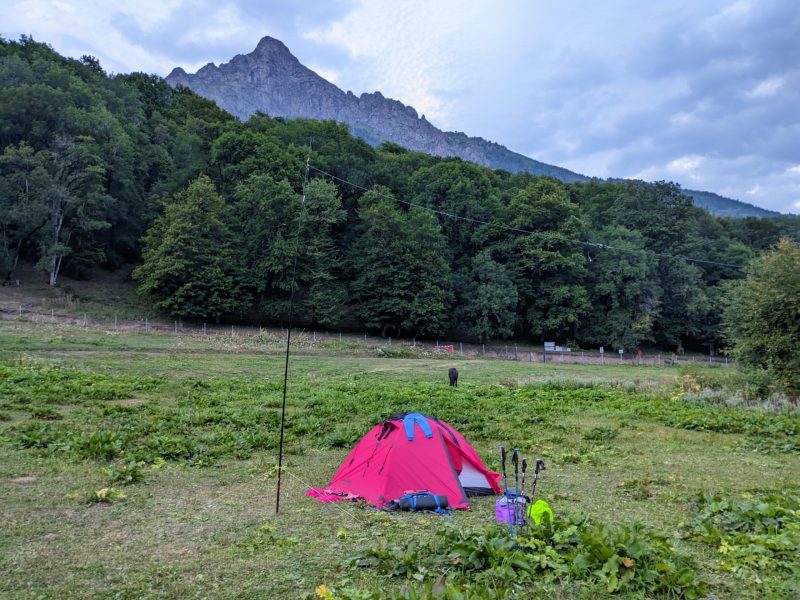

Поскольку 4-5 дней в первой части похода планировалось провести в безлесой местности на высотах 2000-2500 м.н.у.м., то в качестве мачты взял с собой китайскую удочку. Крайние 2-3 колена убрал чтобы она не так сильно изгибалась и получил честные 5 метров высоты подвеса. В качестве оттяжек для полотна использовал резинки от дуг туристической палатки. Они отлично растягиваются, прочные и мало весят. Привязывал их к треккинговым палкам. Сама мачта крепилась 3-мя оттяжками из нейлонового шнура и колышками от палатки.

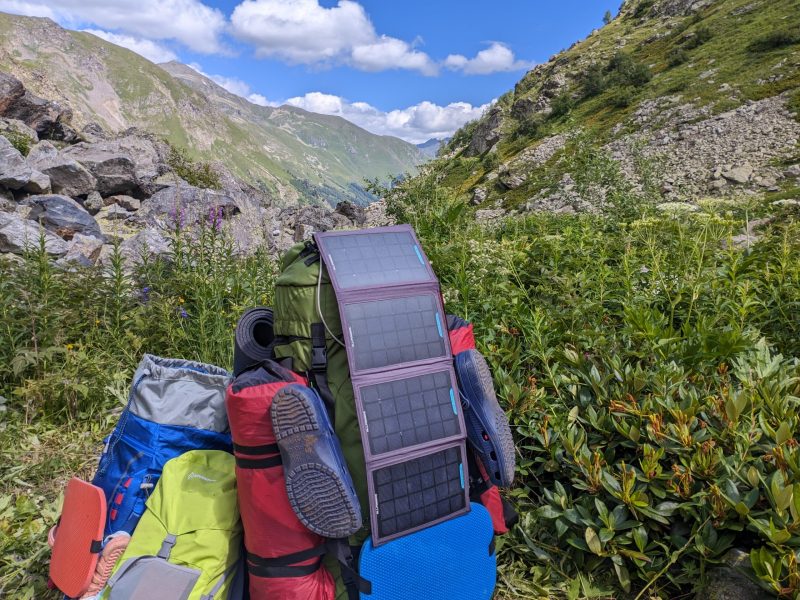

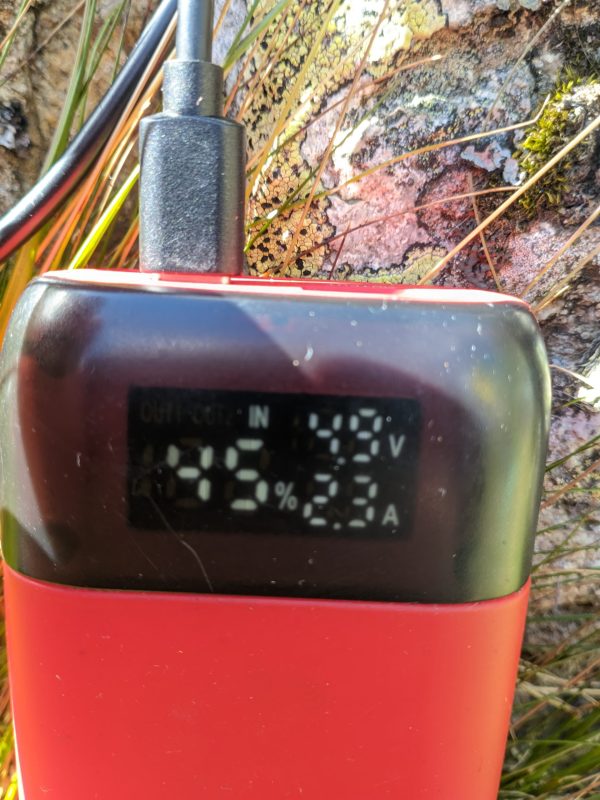

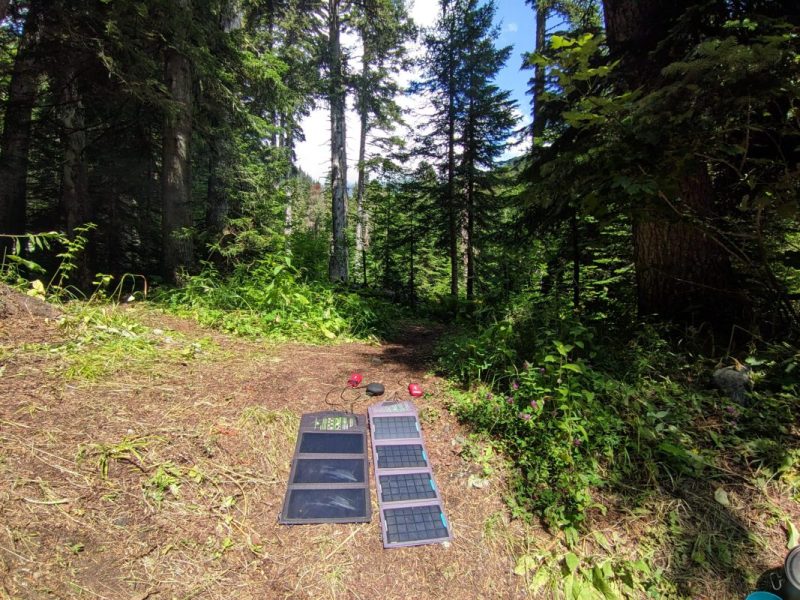

Что касается энергии, то использовал 2 солнечные складные панели по 18 Вт фирмы AllPowers. Панели старые и бывали не раз в горных и байдарочных походах. В условиях Кавказа данные панели на ярком солнце выдавали 1,9-2 А. Пока были в районе Имеретинских озёр солнца было много, а вот на второй части маршрута, где тропа шла вдоль р. Малая Лаба было его очень мало. На ходу заряжать батареи, когда идёшь по густому хвойному лесу почти невозможно. Приходилось раскидывать панели на камнях у реки даже на коротких привалах. Но тем не менее, если на общий вызов не работать этого достаточно и за 5 дней в лесу полностью разрядить батареи не получилось. С собой был смартфон, и камера GoPro, которые кормились всё теми же солнечными панелями. Энергию не экономили.

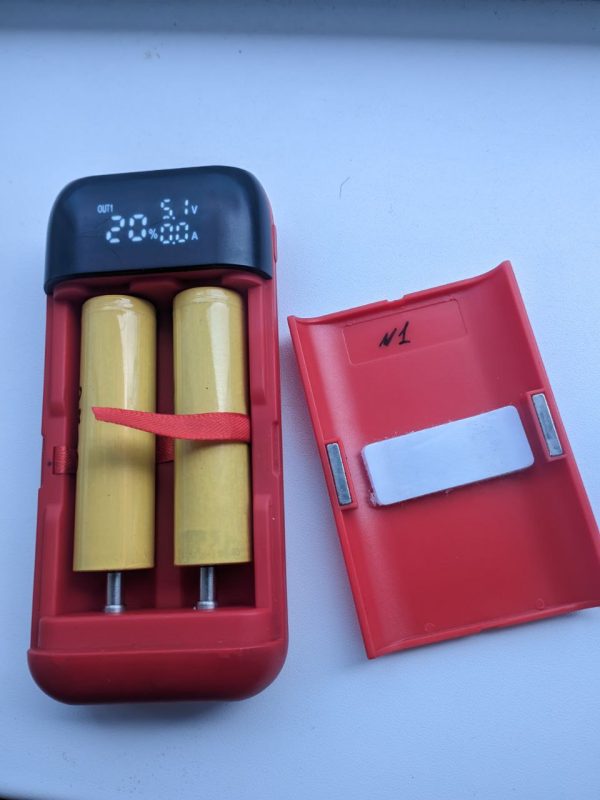

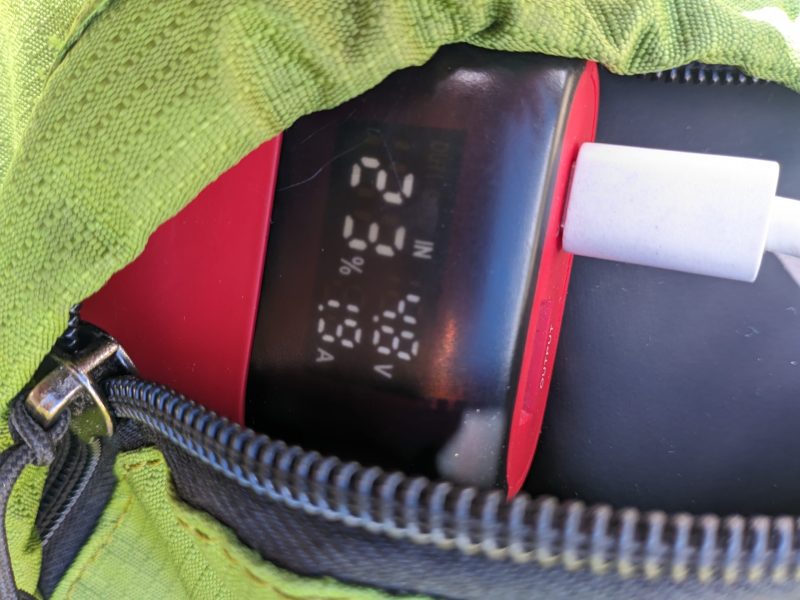

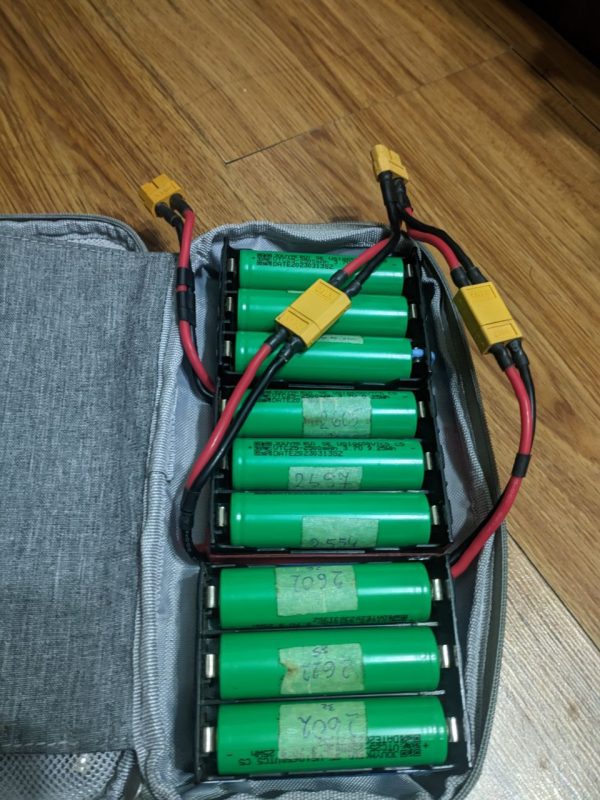

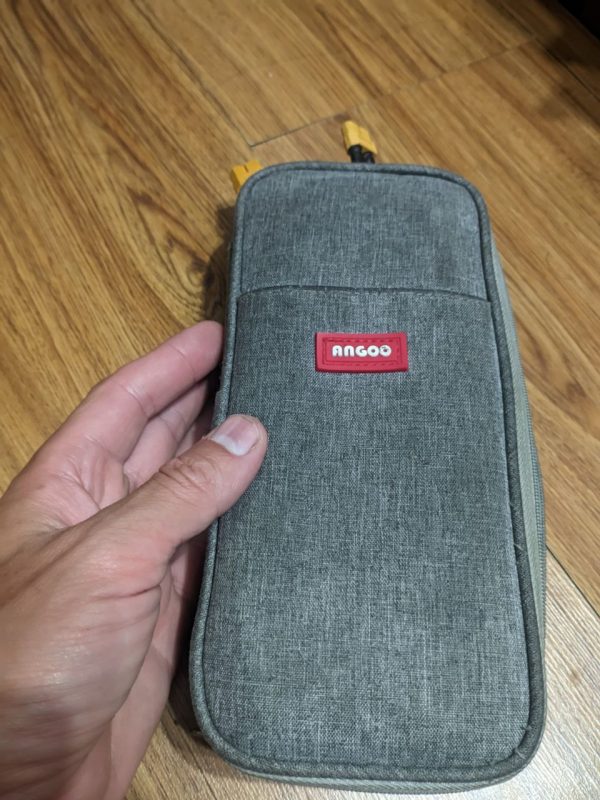

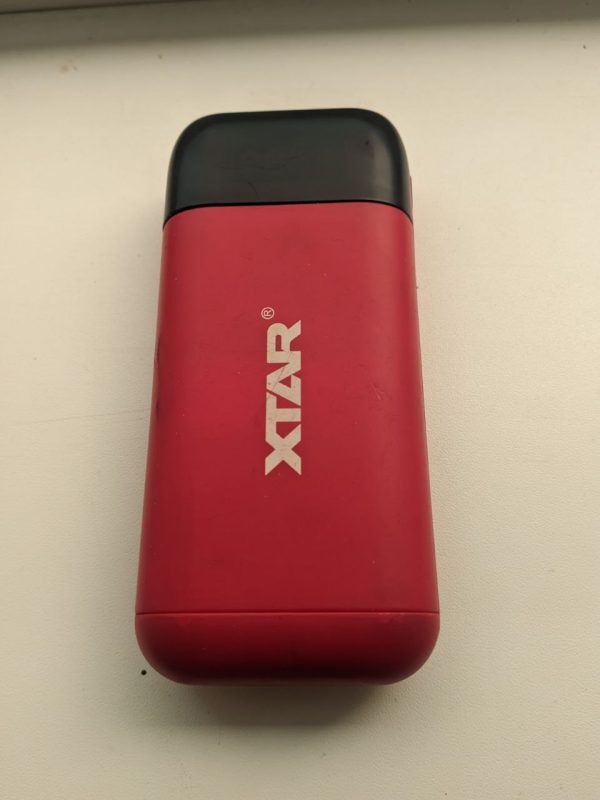

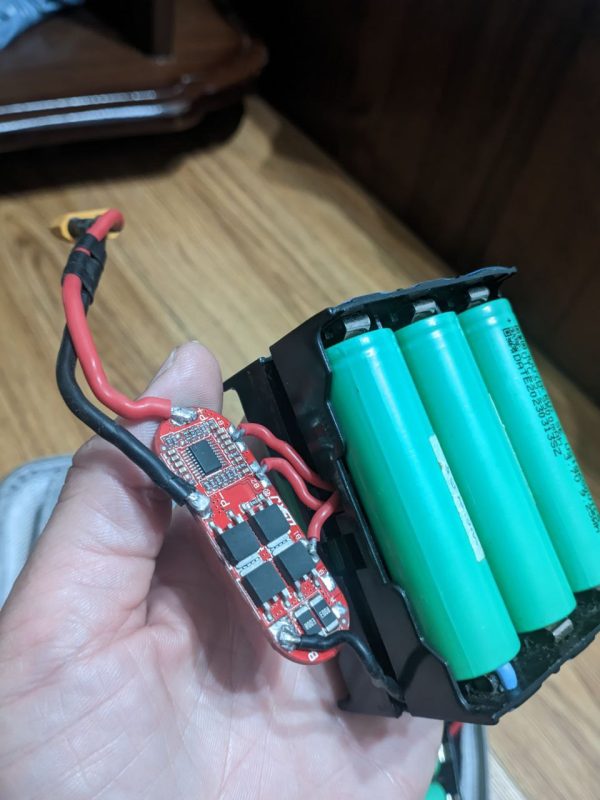

Аккумуляторная батарея была самодельная на литиевых элементах 18650, собранные в 3 секции (2 в параллель питали усилитель, 1 питала трансивер). Вынимал по 2 элемента (поэтому использовал холдеры) и заряжал при помощи устройства XTAR. Это и банк и зарядка, в который помещаются несколько типоразмеров батарей. Устройство проверено во множестве походов.
Что касается полевого передатчика, то с собой был трансивер Discovery TX-500 в паре с таким же усилителем, что и на радиошлюзе. Выходная мощность в данном походе не превышала 30-35 Вт. Пробовал работать мощностью 5 Вт и результат тоже был положительным.
Подводя итоги могу сказать, что ожидания полностью оправдались и практическая польза была получена. После запроса погоды, отправки координат и почты, начиналась переписка через Telegram в режиме чата. Сестра в режиме онлайн писала сообщения в Telegram канал и радиошлюз отправлял их на радиопередатчик в виде закодированного звукового сигнала. Через секунду вся радиопередача с провода простенькой антенны из витой пары, неслась мимо московских воробьев со скоростью света, излучаясь в ионосферу и отражаясь от неё, принималась нашей полевой антенной. Магия, которая с нами миллиарды лет :-)))
